NKS-V016-B

پلتفرم پردازشی Virtex-6
مبدل آنالوگ به دیجیتال هشت کاناله 16 بیتی 125MSPS
مبدل دیجیتال به آنالوگ چهار کاناله 16 بیتی 1GSPS


شرح

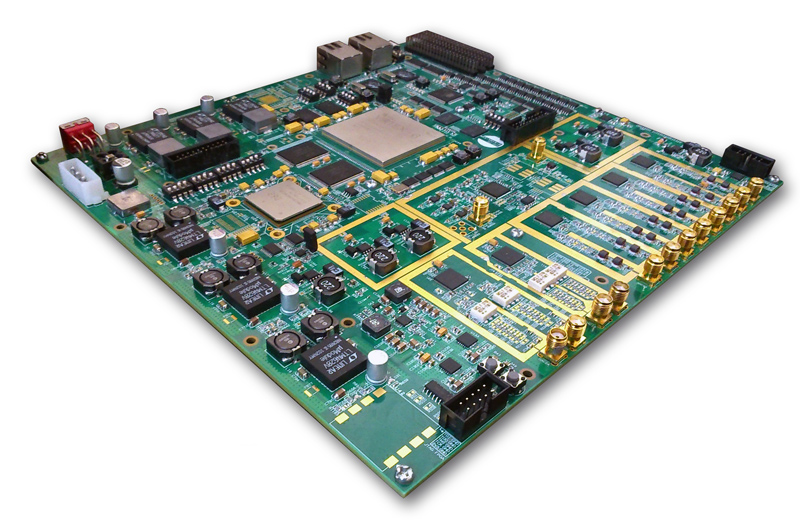

NKS-V016-B یک کارت صنعتی یکپارچه با کارآیی بالاست که برای پردازش و استخراج دیتا مبتنی بر پردازنده FPGA SX315T از خانواده Virtex-6 طراحی شده و طراحان سیستمی را قادر می‌سازد که فرستنده-گیرنده‌های دیجیتال با سرعت بالا و پهنای باند زیاد را به راحتی طراحی کنند. این کارت دارای یک پردازنده نسل جدید(DSP (TMS320C6678 نیز می‌باشد که قابلیت پردازش با سرعت بیش از 1.25GHz را دارد. علاوه بر این دارای چهار کانال مبدل دیجیتال به آنالوگ 16 بیتی با امکان نمونه‌برداری همزمان در حداکثر نرخ 1GSPS و هشت کانال مبدل آنالوگ به دیجیتال 16 بیتی باحداکثر نرخ‌ نمونه‌برداری همزمان 125MSPS می‌باشد. کلاک نمونه‌برداری می‌تواند از طریق یک منبع کلاک خارجی یا بوسیله منبع کلاک داخلی فراهم شده و وارد بخش PLL و توزیع کننده کلاک شود.


قابلیتها

ADC's:
• 8 Channels, 16 bit, 125MSPS
• Differential Analog Input with 650MHz Bandwidth
• Analog Input Filter Options
• SNR = 75 dBFS @ 20 MHz and 125 MSPS
• SFDR > 80 dBc @ 20 MHz and 125 MSPS
• ENOB = 12.4 Bits @ 20 MHz and 125 MSPS
• Xtalk Isolation > 95dB
• Low Power: 750 mW @ 125 MSPS
• High Performance AC-Coupled Analog Input With 2 Channel AC/DC Coupled Switching Capability
• 1.8 V Analog Supply Operation
• 1.8 V CMOS or LVDS Output Supply
• Flexible Analog Input Range: 1V p-p to 2V p-p
• Pin Compatible with AD9650



DAC's:
• 4 Channels, 16-Bit, 1GSPS Update Rate
• Analog Output with 500MHz Bandwidth
• Analog Output Filter Options
• Phase Noise > 100dBc @ 1kHz and 1GSPS
• Interleaved I/Q data for Dual-DAC Mode
• 2x-32x Clock Multiplying PLL/VCO
• 2x or 4x Interpolation Filters
• High Performance AC-Coupled Analog Output with 2 Channel AC/DC Coupled Switching Capability



Others:
• Virtex XC6VSX315T-1FFG1759I Xilinx Device
• Digital Signal Processing (DSP) TMS320C6678 TI Device
• ARM Microcontroller AT91SAM7X256 Atmel Device
• 4 Gb DDR3 Component Memory (Two [256 Mb x 8] Devices)
• 144 Mb @ 167MHz SRAM Component Memory (Two [4Mb x 18] Devices)
• Flexible PLL Clock Tree Enables (Internal Clock, External Clock, Internal Clock with External Reference)
• Ethernet PHY 10/100/1000 Interface with RJ-45 Connector for FPGA and DSP
• Multi-boot Configuration
• 20x RS422, 5x RS485, 24x GPIO and 1x CAN BUS Serial Interfaces
• Status and Debug LEDs
• Power on/off Slide Switch
• Physical Dimensions (L: 249.9 mm, W: 233.2 mm)
• Operating temperature: -40°C to +85°C (Industrial)
• 12V External Voltage Supply
• Operation System Support: Windows & Linux

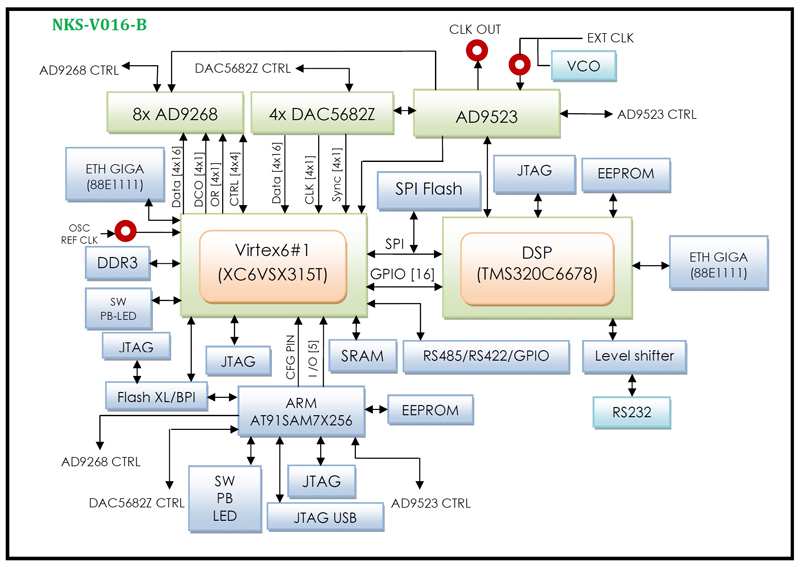

بلوک دیاگرام
niksoo

کاربردها

- رادارهای مراقبتی

- سیستم های مخابراتی

- سیستم‌های رادیویی

-گیرنده‌های دیجیتال چند حالته

- GSM, EDGE, W-CDMA, LTE

- CDMA2000, WiMAX, TD-SCDMA

- رادیو نرم‌افزارهای همه کاره

- سیستم‌های انتقال داده با پهنای باند بالا

- سیستم‌های دمدولاسیون I/Q

- سیستم‌های کنترل آتش و سامانه‌های پدافندی

- سیستم‌های آنتن هوشمند
